Laporan Akhir 3 Modul 2

[MENUJU AKHIR]

DAFTAR ISI

1. Hardware

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Link Download



1. Hardware [Kembali]





Gambar : Arduino uno

Gambar : Potensiometer

Gambar : Rangkaian Simulasi

2. Rangkaian Simulasi [Kembali]





        Prinsip kerja rangkaian ini adalah bagian input PWM pada arduino dihubungkan ke potensiometer. Nilai pada potensiometer digunakan sebagai input pada arduino dalam bentuk sinyal analog. Selanjutnya, arduino akan mengkonversikan sinyal analog tersebut ke dalam data digital dengan potensiometer sebagai variabel pengatur kecepatan putar motor DC. Hubungan antara pergeseran nilai potensiometer dengan kecepatan putar motor DC adalah linear. Sehingga semakin besar nilai potensiometer, maka kecepatan putar motor DC akan semakin cepat. Begitu juga sebaliknya.

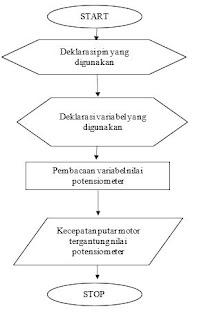

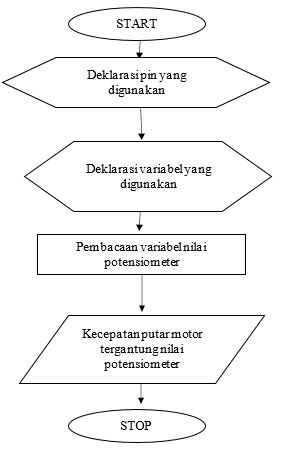

3. Flowchart [Kembali]



4. Listing Program [Kembali]

byte pot = A0;   //Deklarasi pin A0 untuk potensiometer

byte motor = 9;  //Deklarasi pin 9 untuk motor

int nilai;             //Deklarasi variabel nilai int output;          //Deklarasi variabel output

void setup()

{

    pinMode(motor, OUTPUT); //Deklarasi motor sebagai OUTPUT

    Serial.begin(9600);               //Set baud rate 9600 }

void loop()

{

    nilai = analogRead(pot); //Membaca nilai potensiometer

    output = map(nilai, 0, 1023, 0, 255);

  analogWrite(motor, output);

  Serial.print("potensiometer: ");

  Serial.print(nilai);

  Serial.print("  ");

  Serial.print("output: ");     Serial.print(output);

 delay(2);

}

5. Video [Kembali]

6. Link Download[Kembali]

• HTML (download)
• Video Praktikum (download)
• File Rangkaian (download)
• Flowchart (download)
• Listing Program (download)
